Dynamischer Drehmomentsensor X-DT-1001
Merkmal
- Kontaktstruktur.
- Flanschverbindung, geringe Wandstärke.
- Hohe Torsionssteifigkeit und starke Überlastschutzfähigkeit.
- Hohe Präzision dank des Prinzips der Widerstandsdehnung.
- Ausgabe positiver und negativer Drehmomentsignale, schnelle Reaktionszeit.
- Gute Temperatureigenschaften mit selbstkompensiertem Dehnungsmessstreifen.
Kontaktieren Sie uns
Technische Parameter
Abmessungen und Kapazität
Anwendungen
Datei Download
Verwandte Blogs
Technische Parameter
| Nennleistung | 1.0 ± 0.1 mV / V. | Maximale Drehzahl | 200r / min |
| Nichtlinearität | ≤0.2 % FS | Reproduzierbarkeit | ≤0.1 % FS |
| Keine Balance | ± 2% FS | Betriebstemperaturbereich | -20 ~ 60 ℃ |
| Kompensierter Temperaturbereich | -10 ~ 40 ℃ | Isolierung | ≥ 2000 MΩ / 50 VDC |
| Empfohlene Anregung | 5-10VDC | Sichere Belastungsgrenze | 200% Vollskala |
| Temperatureinfluss auf die Ausgabe | ≤0.2%FS/10°℃ | Temperatureffekt auf Null | ≤0.2%FS/10℃ |
| Kabelgröße | Ø4x4m | Schutzklasse | IP64 |
| Kabelverbindung | Ex+: Rot; Ex-: Schwarz; Sig+: Grün; Sig-: Weiß | ||

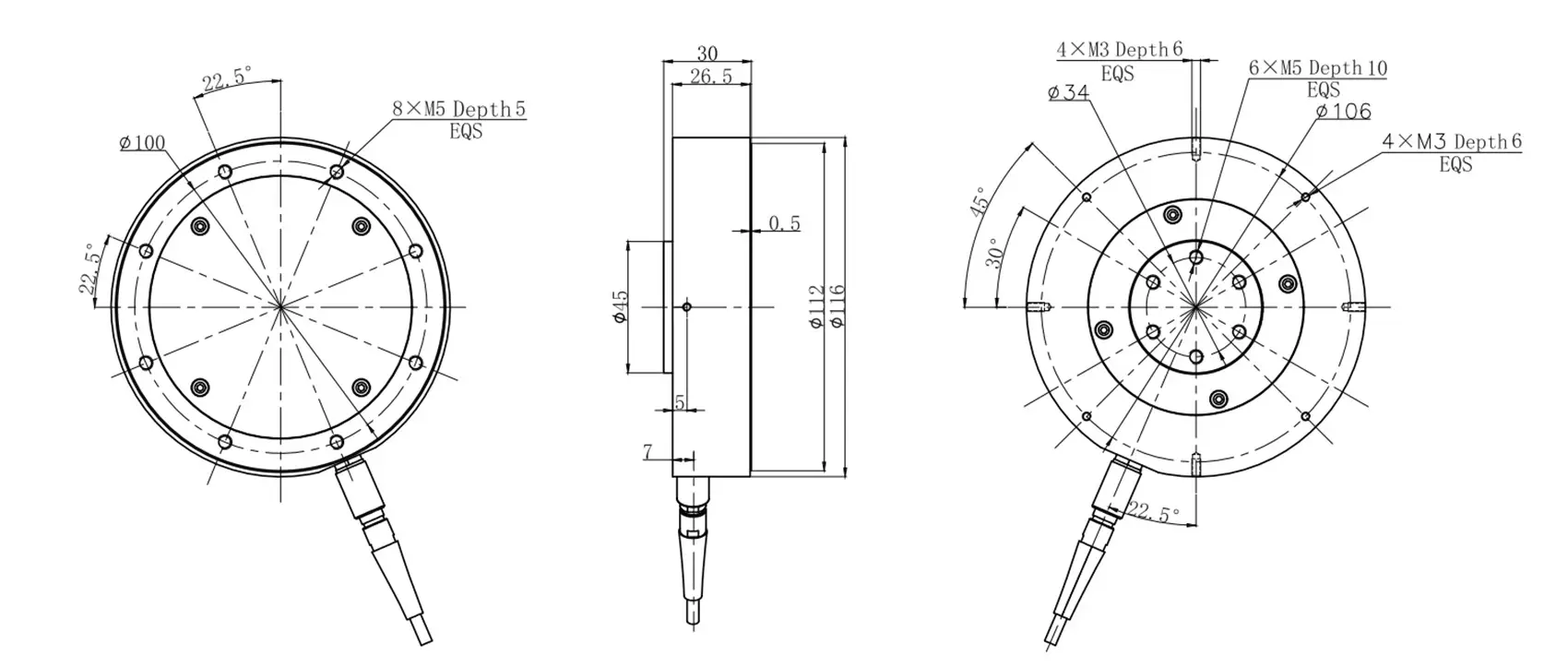

Abmessungen und Kapazität
| Kapazität | 10N.m | 20N.m | 50N.m | 100N.m | 200N.m |
Anwendungen
Anwendung bei der Erkennung von Motoren, Triebwerken und anderen rotierenden Kraftgeräten; Drehmoment- und Leistungserkennung in Lokomotiven, Automobilen, Flugzeugen, Bergbaumaschinen usw.
